虹吸排水收集系统

       车库（地下室）顶板防护虹吸排水收集系统施工工艺，其收集方法是将土壤渗入水不断通过长效复合排水板流至虹吸排水槽，虹吸排水槽内的水很快汇集到出水口，出水口通过管道变径的方式，使虹吸直管形成满流从而形成虹吸，然后依次进入观察井和集水井，进行重复利用。

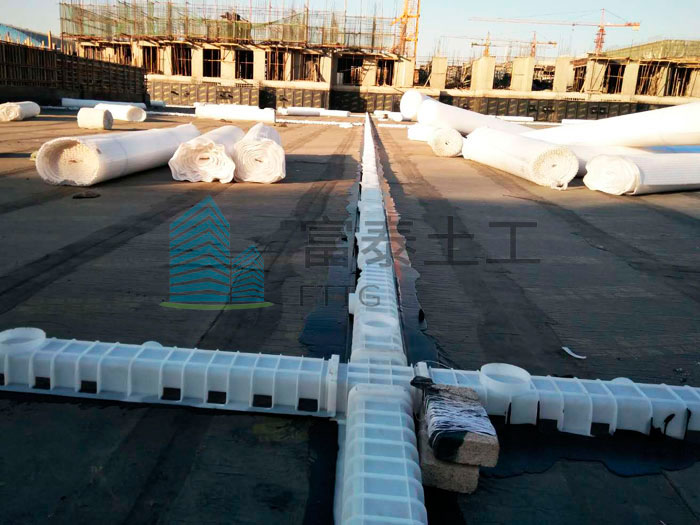

       防护虹吸排水收集系统施工工艺是依次铺设粘结带、虹吸排水槽、高分子防护排水异型片、排水变径管、观察井以及集水井。本设计的虹吸排水收集方法及施工工艺，无需找坡度，也不需进行防水处理，采用虹吸的原理由原先的被动排水改为主动排水，从而有效解决了现有排水结构排水不、漏水、损害植被等情况，且本发明可减少成本和施工周期，有效延长建筑寿命，且收集的水可以重复利用。　

车库顶板防护虹吸排水收集系统其特征在于：包括如下步骤：

       （1）将长效复合排水板和虹吸排水槽都被土壤完全覆盖；

       （2）土壤渗入水不断通过长效复合排水板流至虹吸排水槽；

       （3）在虹吸排水槽上安装透气孔，虹吸排水槽内的水很快汇集到出水口；

       （4）出水口通过管道变径的方式，使虹吸直管形成满流从而形成虹吸；

       （5）虹吸排水槽内的水不断被吸入观察井；

       （6）渗入的水经观察井沉淀后流入集水井；

       （7）集水井内的水可以进行回收灌溉再利用。

防护虹吸排水收集系统优势：

       ①防护排水收集系统能够及时排走车库顶板上的渗透水，避免车库顶板上的土壤饱和，有利于表面水的渗透；

       ②本系统自身的长效复合排水板、排水槽能够滞留一定的雨水；

       ③雨水下渗后通过虹吸作用进入观察井再连至集水笼之中，使其储蓄起来；

       ④本系统收集的水是通过植物净化和天然土壤、土工布渗透水质达标；

       ⑤长效复合排水板材质为HDPE（高密度聚乙烯）纯原料，不添加任何再生料，不分解、不降解，柔韧性、抗拉性能能好。

       ⑥海绵城市提倡渗滞蓄净用排，防护虹吸排水收集系统完全符合这种理念：

       ⑦土工布采用的是全新料纯化纤材质的国标300g丙纶土工布，抗拉性能、抗撕裂性能高，能够保证土工布在长期使用过程中不分解不降解，保证滤水长效使用。

       ⑧长效复合排水板物理性能稳定，对植物根系穿刺具有一定物理性能的耐根防穿刺辅助功能。

       以上为虹吸排水收集系统整体性设计施工方案（仅供参考）；具体设计方案结合实际工程拟定。

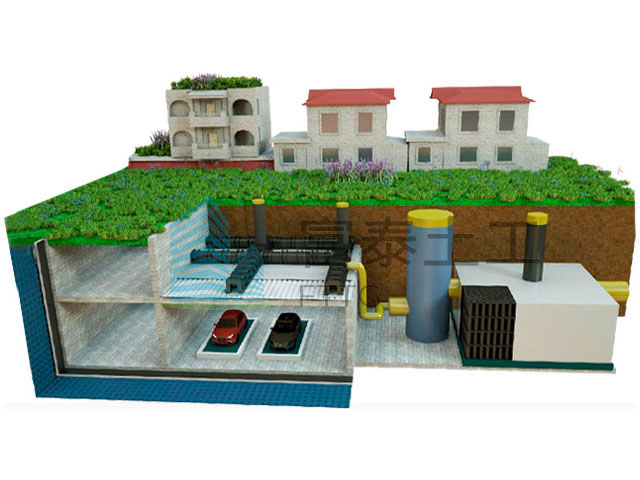

（车库顶板虹吸防排水收集系统示意图）
